Kupferrohr-Sammelschienen: Wie definiert der „stille Revolutionär“ in der Stromübertragung die Effizienz der Energieinfrastruktur neu?

Untertitel: Während herkömmliche rechteckige Sammelschienen in Ultrahochspannungs-Umspannwerken viel Platz beanspruchen und erhebliche Verluste verursachen, entwickelt sich eine hohle Kupferrohr-Sammelschiene – mit einer Reduzierung des Wechselstromwiderstands um 40 % und einer Verbesserung der Wärmeableitungseffizienz um 60 % – still und leise zu einem wichtigen Treiber der globalen Energiewende. Warum erreicht dieses Nischenprodukt, das nur 3 % des gesamten Kupferrohrbedarfs ausmacht, im neuen Energiesektor eine jährliche Wachstumsrate von 200 %?

Technologischer Paradigmenwechsel: Von der „festen Leitung“ zur „dreidimensionalen Kraftübertragung“

Im Jahr 2025 sorgen Modernisierungen der globalen Energieinfrastruktur für ein explosionsartiges Wachstum Kupferrohr Sammelschienenmarkt. Obwohl diese Kategorie nur 2–3 % des gesamten Kupferrohrbedarfs ausmacht, wächst ihre Anwendung in Ultrahochspannungs-Umspannwerken, Rechenzentren und neuen Energiekraftwerken jährlich um über 200 %. Im Vergleich zu herkömmlichen rechteckigen Sammelschienen ist die Kernwettbewerbsfähigkeit von Kupferrohr-Sammelschienen liegt in den physikalischen Vorteilen ihrer Hohlrohrstruktur: Sie vergrößert die Leiteroberfläche um das Drei- bis Fünffache, sorgt für eine gleichmäßige Stromverteilung entlang der Rohrwand, reduziert den Skin-Effekt-Koeffizienten auf unter 0,8 und senkt den Wechselstromwiderstand um 40 % im Vergleich zu rechteckigen Sammelschienen mit der gleichen Querschnittsfläche.

Diese strukturelle Revolution geht direkt auf die Schwachstellen der Ultrahochstromübertragung ein. In gasisolierten 750-kV-Schaltanlagen (GIS) kann eine Sammelschiene aus Kupferrohr mit einem Durchmesser von 100 x 5 mm einen Strom von 4000 A führen, bei einer Stromdichte von nur 2,68 A/mm². Im Gegensatz dazu erfordern äquivalente rechteckige Sammelschienen mehrere gestapelte Schichten , was zu einer Verluststeigerung von über 30 % führte. Noch wichtiger ist, dass die mechanische Festigkeit von Kupferrohr-Sammelschienen viermal so hoch ist wie die von rechteckigen Sammelschienen. Unter einer Kurzschlussstrombelastung von 50 kA erreicht die hängende Spannweite 9 Meter und die unterstützte Spannweite beträgt 13 Meter, wodurch der Bedarf an Stahlkonstruktionen für Umspannwerke deutlich reduziert wird.

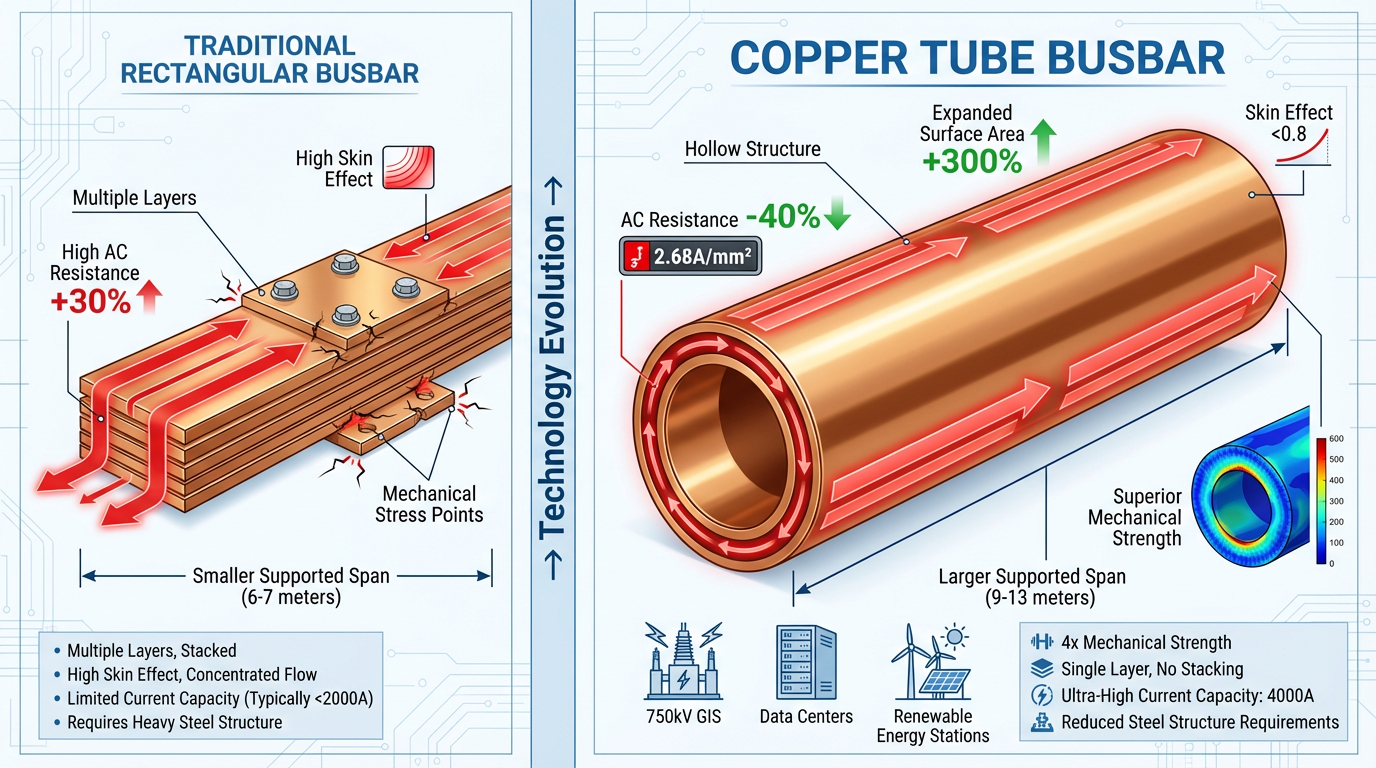

(Dieses Bild wurde von KI generiert.)

Tabelle: Leistungsvergleich von Kupferrohr-Sammelschienen im Vergleich zu herkömmlichen rechteckigen Sammelschienen (2025)

Erweiterung des Anwendungsszenarios: Von traditioneller Energie zu neuen Energiegrenzen

Der Wert von Kupferrohr-Sammelschienen wird im neuen Energiesektor neu definiert. In Ultrahochspannungs-Gleichstrom (HGÜ)-Übertragung, der herkömmliche Kabel durch vollständig isolierte Kupferrohr-Sammelschienen in ±800-kV-Konverterstationen ersetzt, reduziert die Systemverluste um 18 % und die jährlichen Betriebskosten um 4 Millionen Yuan. Besonders ausgeprägt ist dieser Vorteil bei der Fernübertragung: Bei Distanzen über 100 Kilometer kann der Widerstandsvorteil von Kupferrohr-Stromschienen die Gesamtlebenszykluskosten um über 25 % senken.

Noch revolutionärere Anwendungen entstehen in neuen Energiekraftwerken. In der 330-kV-Boosterstation in der Windkraftbasis Gansu Jiuquan arbeiten Kupferrohr-Sammelschienen stabil bei extremer Kälte von -40 °C. Ihre UV-beständige Beschichtung verlängert die Lebensdauer im Freien auf 30 Jahre und übertrifft damit den 15-Jahres-Zyklus herkömmlicher Kabel bei weitem. In Photovoltaik-Kraftwerken erhöht der modulare Aufbau von Kupferrohr-Sammelschienen die Installationseffizienz um 50 % und eignet sich daher besonders für schnell einsetzbare dezentrale Energieprojekte.

Ein weiterer Wachstumsbereich ist der Schienenverkehr. Nachdem die Shanghai Metro Line 14 Kupferrohrschienen mit einem Durchmesser von 120 x 8 mm eingeführt hatte, stieg der Wirkungsgrad der Traktionsumrichter auf 98,5 %, und der Energieverbrauch der Züge sank um 7 %. Ihr Vibrationsfestigkeit Reduziert die Kontaktausfallrate um 90 % und erhöht so die Betriebssicherheit deutlich. The expansion of these Anwendungsszenarien elevates Kupferrohr-Sammelschienen from mere conductive materials to core determinants of system energy efficiency.

Materialinnovation: Nachhaltige Durchbrüche von „Ressourcenverbrauch“ zu „Reduktion und Effizienz“

Angesichts der Herausforderung der Kupferressourcenknappheit erreicht die Branche durch strukturelle Innovationen eine „Kupferreduzierung und Effizienzsteigerung“. Durch die Verwendung eines Kupferrohrs mit einem Durchmesser von 28 x 3 mm als Ersatz für einen massiven 20-mm-Kupferstab wird der Kupferverbrauch bei einem Strombedarf von 630 A um 33 % reduziert, während gleichzeitig die thermische Stabilität erhalten bleibt. Eine von einem Unternehmen entwickelte Kupferrohr-Sammelschiene mit Gradientenwandstärke reduziert den Materialverbrauch durch ein zentrales dünnwandiges Design weiter und senkt den Kupferverbrauch um 22 % und die Kosten um 15 % unter 10 kV/3150 A-Bedingungen.

Auch umweltfreundliche Fertigungstechnologien beschleunigen ihre Anwendung. Das geschlossene Wasserkühlsystem von Jiangxi Naile Copper reduziert den Wasserverbrauch im Kupferrohr-Sammelschienenproduktionsprozess von 28 Kubikmetern pro Tonne auf 16 Kubikmeter pro Tonne, was einer Reduzierung um 43 % entspricht. Unterdessen nutzt Guangdong Longfeng Precision Copper Tube die 5G Industrial Internet-Technologie, um eine digitale Zwillingsfabrik zu bauen, wodurch der Energieverbrauch in Echtzeit optimiert und der Gesamtenergieverbrauch pro Produkteinheit um 30 % gesenkt wird. Diese Innovationen senken nicht nur die Produktionskosten, sondern tragen auch dazu bei, dass Produkte für Ausnahmen im Rahmen des Carbon Border Adjustment Mechanism (CBAM) der EU in Frage kommen, was die internationale Wettbewerbsfähigkeit steigert.

Intelligentes Upgrade: Funktionsentwicklung von „Passiver Leitung“ zu „Aktivem Management“

Die modernsten Innovationen finden im Bereich der Intelligenz statt. Intelligente Kupferrohr-Sammelschienen mit integrierten Glasfasersensoren können Temperatur, Spannung und Teilentladung in Echtzeit überwachen. Nach dem Einsatz in einem Stahlunternehmen erreichten sie eine Genauigkeit von 92 % bei der Vorhersage von Gerätefehlern und reduzierten ungeplante Ausfallzeiten um 65 %. Diese intelligente Transformation verwandelt Kupferrohr-Sammelschienen von passiven leitfähigen Komponenten in aktive Energiemanagementknoten.

Die digitale Zwillingstechnologie verstärkt diesen Wert noch weiter. Durch die Erstellung virtueller Modelle von Kupferrohr-Sammelschienen und die Simulation ihrer Leistung unter verschiedenen Betriebsbedingungen können Unternehmen frühzeitig vor potenziellen Fehlern warnen. Bei einem Rechenzentrumsprojekt reduzierte diese vorausschauende Wartung die Betriebskosten um 40 % und erhöhte die Systemzuverlässigkeit auf 99,999 %. Durch die Einführung von KI-Algorithmen können intelligente Kupferrohr-Sammelschienen sogar Betriebsparameter automatisch anpassen, um die Energieeffizienzverteilung des gesamten Stromsystems zu optimieren.

Zukünftige Trends: Neue Grenzen in der supraleitenden Technologie und Systemintegration

Die Kupferrohr-Sammelschienentechnologie der nächsten Generation schreitet bahnbrechend in der Supraleitung voran. Die vom deutschen Max-Planck-Institut entwickelte Kupfer-Supraleiter-Verbundsammelschiene erreicht eine widerstandslose Stromübertragung bei -196 °C in flüssigem Stickstoff und erhöht die Stromdichte um das Fünffache. Obwohl es kostspielig ist, zeigt es Anwendungspotenzial in bestimmten hochwertigen Szenarien. Eine praktischere Innovation ist das Aluminium-Siliziumkarbid-Verbundmaterial, das die 1,5-fache Wärmeleitfähigkeit von Kupfer und nur ein Drittel seines Gewichts aufweist und bereits in einigen neuen Energieanwendungen getestet wird.

Eine weitere Schlüsselrichtung ist die Systemintegration. Die Energieabteilung von Tesla hat eine integrierte „Kühlleitungs“-Sammelschiene entwickelt, die Wärmeableitungs- und Stromübertragungsfunktionen kombiniert, wodurch das Volumen der Ladesäulen für Elektrofahrzeuge um 40 % reduziert und die Ladeeffizienz um 30 % erhöht wird. Diese funktionsübergreifende Integration stellt die zukünftige Ausrichtung von Kupferrohr-Sammelschienen dar – sie sind keine leitfähigen Einzelfunktionskomponenten mehr, sondern Kernträger umfassender Energielösungen.

Die Energierevolution der stillen Infrastruktur

Der Aufstieg von Kupferrohr-Sammelschienen stellt eine stille Revolution im Energieinfrastruktursektor dar: Während sich die Aufmerksamkeit der Industrie auf Spitzentechnologien wie Photovoltaik und Windkraft konzentriert, erhöht diese scheinbar traditionelle Nische still und heimlich die Effizienzbasis des gesamten Energiesystems durch Materialwissenschaft und Strukturinnovationen. In den nächsten fünf Jahren, da sich die globale Energiewende beschleunigt, wird der Markt für Kupferrohr-Sammelschienen eine jährliche Wachstumsrate von über 25 % beibehalten und sich zum vielversprechendsten Gewinnwachstumspunkt in der Kupferrohrindustrie entwickeln.

Für Unternehmen liegt der Schlüssel zum Wettbewerb nicht mehr nur in der Kostenkontrolle, sondern in der Fähigkeit, Systemlösungen anzubieten – die Integration Materialinnovation , Intelligentes Management , und application scenarios tiefgreifend, um durchgängige Lösungen zur Verbesserung der Energieeffizienz zu liefern. Wie ein Branchenexperte feststellte: „Die zukünftigen Gewinner werden nicht Unternehmen sein, die Kupferrohre verkaufen, sondern Unternehmen, die ‚Effizienz‘ verkaufen.“
