Untertitel: Wie Hohlrohrleiter die Effizienz in Energiesystemen neu definieren, während herkömmliche Lösungen mit Platz- und Leistungsbeschränkungen zu kämpfen haben.
Der Ausbau der globalen Energieinfrastruktur führt zu einer beispiellosen Nachfrage Kupferrohr Sammelschienen. Obwohl diese Produkte nur 2–3 % des gesamten Kupferrohrbedarfs ausmachen, verzeichnen sie in Anwendungen wie Ultrahochspannungs-Umspannwerken, Rechenzentren und neuen Energiekraftwerken jährliche Wachstumsraten von über 200 %. Der Hauptvorteil liegt in ihrem hohle röhrenförmige Struktur Dadurch wird die Leiteroberfläche um das Drei- bis Fünffache vergrößert, eine gleichmäßige Stromverteilung entlang der Rohrwund gewährleistet, der Skin-Effekt-Koeffizient auf unter 0,8 reduziert und der Wechselstromwiderstand im Vergleich zu rechteckigen Sammelschienen mit gleicher Querschnittsfläche um 40 % verringert.
Diese strukturelle Innovation adressiert kritische Herausforderungen bei der Hochstromübertragung. In gasisolierten 750-kV-Schaltanlagen (GIS) kann eine Sammelschiene aus Kupferrohr mit einem Durchmesser von 100 x 5 mm einen Strom von 4000 A mit einer Dichte von nur 2,68 A/mm² führen, während entsprechende rechteckige Sammelschienen mehrere gestapelte Schichten erfordern, was die Verluste um über 30 % erhöht. Noch wichtiger ist, dass die mechanische Festigkeit von Kupferrohr-Sammelschienen viermal so hoch ist wie die von rechteckigen Sammelschienen und ermöglicht aufgehängte Spannweiten von 9 Metern und unterstützte Spannweiten von bis zu 13 Metern unter der Einwirkung eines Kurzschlussstroms von 50 kA, wodurch die Anforderungen an die Stahlkonstruktion des Umspannwerks erheblich reduziert werden.

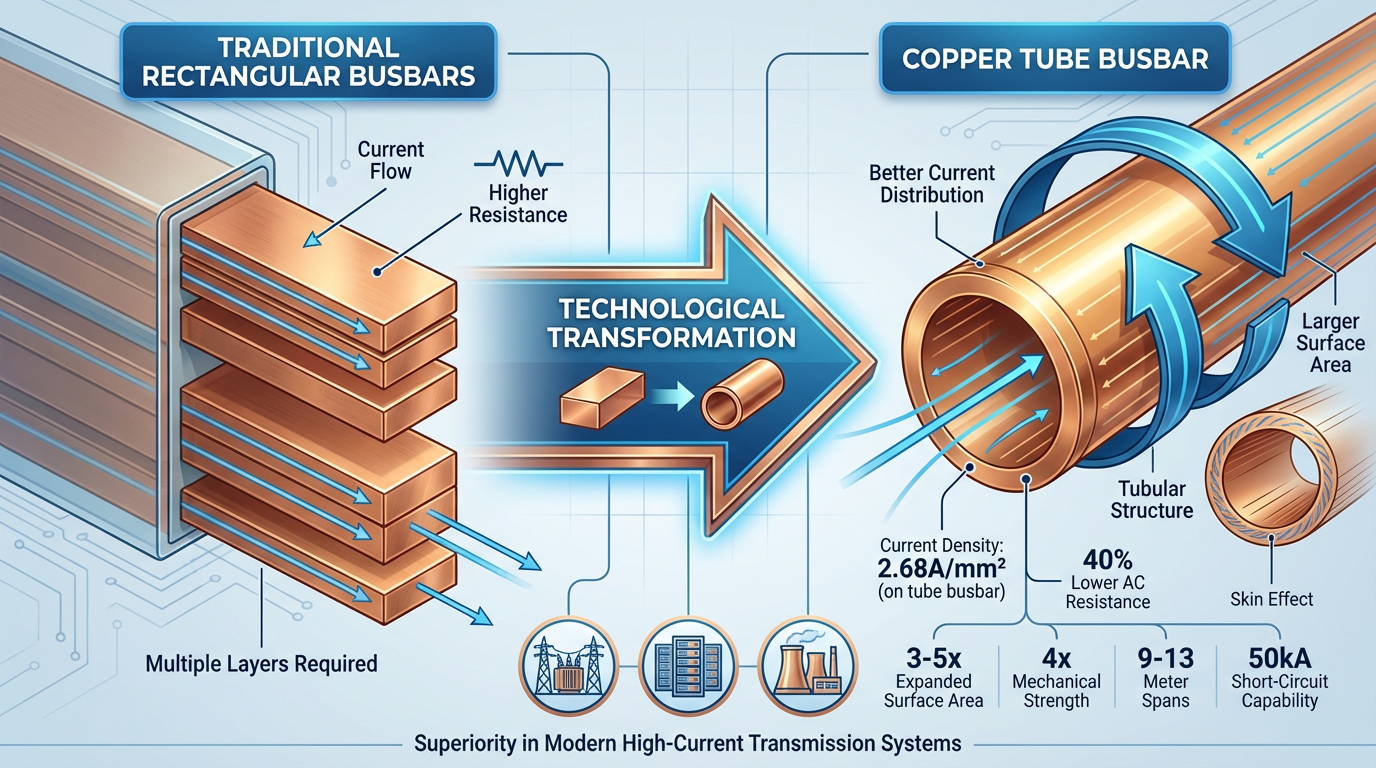

(Dieses Bild wurde von KI generiert.)
Tabelle: Leistungsvergleich von Kupferrohr-Sammelschienen im Vergleich zu herkömmlichen rechteckigen Sammelschienen (2025)
| Leistungsindikator | Traditionelle rechteckige Sammelschienen | Kupferrohr-Sammelschienen | Verbesserung |
| Wechselstromwiderstand | Grundlinie | 40 % Ermäßigung | Effizienzsprung |
| Wärmeableitung | Abhängig von externen Kühlkörpern | Natürliche Konvektion im inneren Hohlraum, optimierte Außenwand | 60 % Verbesserung |
| Raumbelegung | Mehrere gestapelte Schichten nehmen viel Platz ein | Einzelrohrersatz, kompakte Struktur | 25 % Platzersparnis |
| Kurzschlussfestigkeit | Anfällig für Verformungen, die eine Verstärkung erfordern | Mechanische Festigkeit um das Vierfache erhöht | Sicherheitsdurchbruch |
| Installationskosten | Mehrere Anschlüsse, komplexe Konstruktion | Modulares Spleißen, Arbeitszeit halbiert | Wirtschaftliche Optimierung |
Die Leistungsüberlegenheit von Kupferrohr-Sammelschienen ist auf Durchbrüche in der Materialwissenschaft zurückzuführen. Neu Kupfer-Silber and Kupfer-Chrom-Legierungen Behalten Sie die Leitfähigkeit bei und erhöhen Sie gleichzeitig die Festigkeit um 30 %, was dünnere Wände und Materialeinsparungen von bis zu 25 % ohne Leistungseinbußen ermöglicht. Diese fortschrittlichen Materialien ermöglichen den Betrieb bei Temperaturen von -196 °C bis 250 °C und eignen sich daher für extreme Umgebungen von kryogenen Anwendungen bis hin zu industriellen Hochtemperaturumgebungen.
Nachhaltige Herstellungsprozesse verändern die Produktionsökonomie. Moderne Anlagen nutzen geschlossene Wasserkühlsysteme, die den Wasserverbrauch von 28 Kubikmeter pro Tonne auf 16 Kubikmeter pro Tonne reduzieren, was einer Reduzierung um 43 % entspricht. Die Integration von 5G und industriellen Internettechnologien ermöglicht eine Energieoptimierung in Echtzeit und senkt den Gesamtenergieverbrauch pro Produkteinheit um 30 %. Diese Fortschritte senken nicht nur die Produktionskosten, sondern tragen auch dazu bei, dass Produkte im Rahmen von Mechanismen wie dem Carbon Border Adjustment Mechanism (CBAM) der EU für Ausnahmen infrage kommen.
Das Wertversprechen von Kupferrohr-Sammelschienen wird branchenübergreifend neu definiert. Bei der Ultrahochspannungs-Gleichstromübertragung melden ±800-kV-Konverterstationen mit vollständig isolierten Kupferrohr-Sammelschienen um 18 % reduzierte Systemverluste, wobei die jährlichen Betriebskosteneinsparungen 4 Millionen US-Dollar erreichen. Besonders ausgeprägt ist dieser Vorteil bei der Fernübertragung, wo Projekte mit einer Länge von mehr als 100 Kilometern von einer Reduzierung der Lebenszykluskosten um 25 % oder mehr profitieren.
Der Sektor der erneuerbaren Energien stellt eine besonders vielversprechende Zukunft dar. In Windparkanwendungen funktionieren Kupferrohr-Sammelschienen zuverlässig bei -40 °C, wobei UV-beständige Beschichtungen die Lebensdauer im Freien auf 30 Jahre verlängern – doppelt so viel wie der 15-Jahres-Zyklus herkömmlicher Kabel. In Photovoltaik-Kraftwerken beschleunigen modulare Designs die Installation um 50 %, was sich besonders bei schnell umsetzbaren dezentralen Energieprojekten als wertvoll erweist. Der Schienenverkehr stellt einen weiteren Wachstumsfaktor dar. Systeme wie die Shanghai Metro Line 14 erreichen durch den Einsatz von Kupferrohrschienen mit einem Durchmesser von 120 x 8 mm einen Traktionsumrichterwirkungsgrad von 98,5 % und eine Reduzierung des Energieverbrauchs der Züge um 7 %.
Der weltweite Markt für Kupferrohr-Sammelschienen weist ausgeprägte regionale Besonderheiten auf. Europa bleibt führend bei High-End-Anwendungen, wobei deutsche Hersteller 60 % des Marktes für hochreine Röhren halten. Nordamerika konzentriert sich auf Luft- und Raumfahrt- und Verteidigungsanwendungen, bei denen Speziallegierungen extreme Leistungsanforderungen erfüllen. Mittlerweile haben chinesische Unternehmen in Nischensegmenten wie B10-Nickel-Kupfer-Röhren in Marinequalität erhebliche Fortschritte gemacht und sich einen Weltmarktanteil von 25 % gesichert.
Diese geografische Verteilung spiegelt unterschiedliche Wettbewerbsvorteile wider. Die europäische Dominanz in Premiumsegmenten beruht auf langjähriger Erfahrung in der Präzisionsfertigung, während die Stärken Nordamerikas mit seiner fortschrittlichen Luft- und Raumfahrtindustrie übereinstimmen. Chinas Aufstieg profitiert von integrierten Industrieclustern, die Upstream-Verhüttung, Midstream-Verarbeitung und Downstream-Anwendungen kombinieren und so die F&E-Zyklen um 30 % und die Kosten um 20 % reduzieren.
Die zukünftige Entwicklung von Kupferrohr-Sammelschienen weist auf mehr Intelligenz und Funktionalität hin. Die Integration faseroptischer Sensoren ermöglicht die Echtzeitüberwachung von Temperatur, Belastung und Teilentladung, wobei einige Industrieanwendungen eine Genauigkeit von 92 % bei der Vorhersage von Gerätefehlern erreichen und ungeplante Ausfallzeiten um 65 % reduzieren. Diese Transformation macht Kupferrohr-Sammelschienen von passiven leitenden Elementen zu aktiven Energiemanagementknoten.
Materialien der nächsten Generation versprechen weitere Durchbrüche. Kupfer-Graphen-Verbundwerkstoffe weisen eine fünfmal höhere Wärmeleitfähigkeit als reines Kupfer bei einem Viertel des Gewichts auf, während supraleitende Varianten, die bei Temperaturen von flüssigem Stickstoff von -196 °C betrieben werden, eine widerstandslose Energieübertragung ermöglichen. Auch wenn diese fortschrittlichen Materialien noch nicht im großen Maßstab kommerziell nutzbar sind, deuten sie auf eine Zukunft hin, in der Kupferrohr-Sammelschienen eine Gewichtsreduzierung von 60 % bei gleichzeitiger Leistungssteigerung verzeichnen könnten.
Eine weitere Schlüsselrichtung stellt die Systemintegration dar. Kombinierte integrierte Kühl-Leitungs-Sammelschienen, die Wärmeableitung mit Stromübertragungsfunktionen vereinen, können die Anzahl der Steckverbinder um 30 % reduzieren und gleichzeitig die Energiedichte erhöhen. Dieser Ansatz veranschaulicht den Wandel der Branche von der Komponentenfertigung hin zur Bereitstellung integrierter Lösungen.
