Der ultimative Leitfaden für TP2-Kupferrohre: Eigenschaften, Anwendungen und Industriestandards

Teil 1: Einführung in TP2-Kupferrohre

1.1 Definition von TP2-Kupfer: Der Industriestundard

TP2 Kupfer ist ein phosphoderdesoxidiertes Kupfer mit einem hohen Restphosphodergehalt. Im Bereich der Metallurgie wird es dem chinesischen Standard zugeoderdnet GB/T 1527 , das funktionell dem international anerkannten entspricht ASTM C12200 (Cu-DHP) .

Das „P“ in TP2 steht für Phosphoder , das während des Schmelzprozesses hinzugefügt wird, um Sauerstoff zu entfernen. Durch die „Desoxidation“ des Kupfers schaffen Hersteller ein Material, das für industrielle Anwendungen wesentlich zuverlässiger ist als herkömmliches reines Kupfer, insbesondere wenn es um Hitze und Schweißen geht.

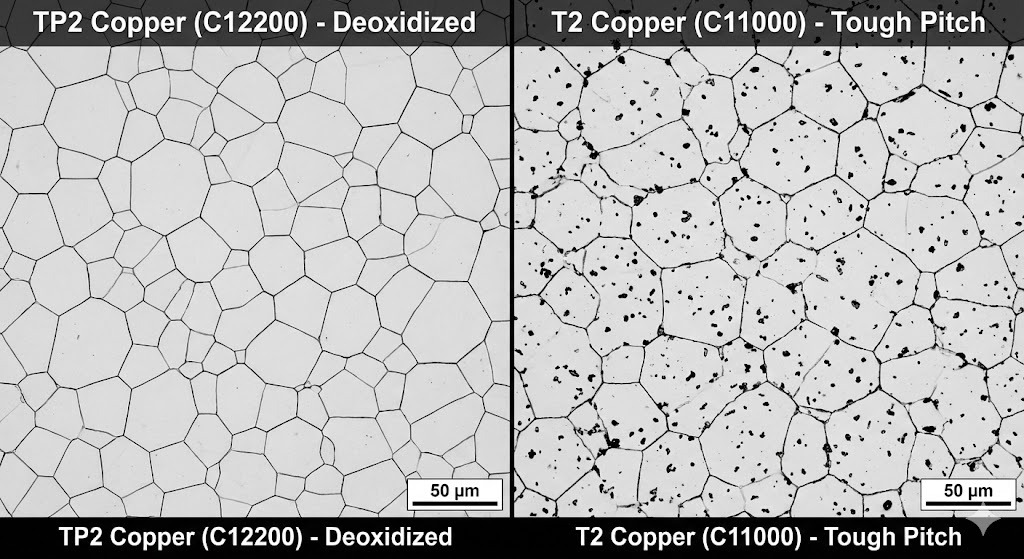

1.2 Die Bedeutung: Warum desoxidiertes Kupfer wichtig ist

Die primäre Bedeutung von TP2-Kupfer liegt in seiner Schweißbarkeit . Herkömmliches „hartes“ Kupfer (wie T2) enthält Spuren von Sauerstoff. Wenn T2 in einer wasserstoffreichen Atmosphäre erhitzt oder geschweißt wird, kommt es zu einer „Wasserstoffversprödung“, die zu mikroskopischen Rissen und Strukturversagen führt.

TP2 löst dieses Problem. Da sich der Phosphor bereits mit dem Sauerstoff verbunden und ihn entfernt hat, können TP2-Kupferrohre sicher gelötet und geschweißt werden, wodurch dichte Verbindungen gewährleistet werden. Damit ist es der „Goldstandard“ für Systeme, die Gase oder Flüssigkeiten unter hohem Druck jahrzehntelang halten müssen.

1.3 TP2 vs. TP1: Ein kurzer Vergleich

Obwohl beide phosphordesoxidiert sind, kommt es bei der Wahl zwischen ihnen oft auf einen Kompromiss thermische/elektrische Leitfähigkeit and Verbindungszuverlässigkeit :

• TP1 (Phosphorarm): Enthält weniger Phosphor (0,005 % bis 0,012 %). Es bietet eine höhere Leitfähigkeit, ist aber bei komplexen Schweißprozessen etwas empfindlicher.
• TP2 (Hoher Phosphorgehalt): Enthält mehr Phosphor (0,013 % bis 0,050 %). Es ist die bevorzugte Wahl für HVAC- und Kälteindustrie Weil seine überlegene Schweißleistung den leichten Nachteil der Leitfähigkeit überwiegt.

1.4 Allgemeine Verwendungen und Industrien

TP2-Kupferrohre sind das „Kreislaufsystem“ moderner Infrastruktur. Aufgrund ihrer einzigartigen Kombination aus Korrosionsbeständigkeit und thermischer Effizienz sind sie unverzichtbar in:

• HVAC/R (Heizung, Lüftung, Klimaanlage und Kühlung): Wird für Kältemittelleitungen und Verdampfer-/Kondensatorschlangen verwendet.
• Sanitär und Gas: Sicherer Transport von Trinkwasser und medizinischen Gasen.
• Kraft & Energie: Wärmetauscher in Kraftwerken und Kühlsystemen für Hardware für erneuerbare Energien.
• Automobil: Wird zunehmend in den Wärmemanagementsystemen von Batterien von Elektrofahrzeugen (EV) verwendet.

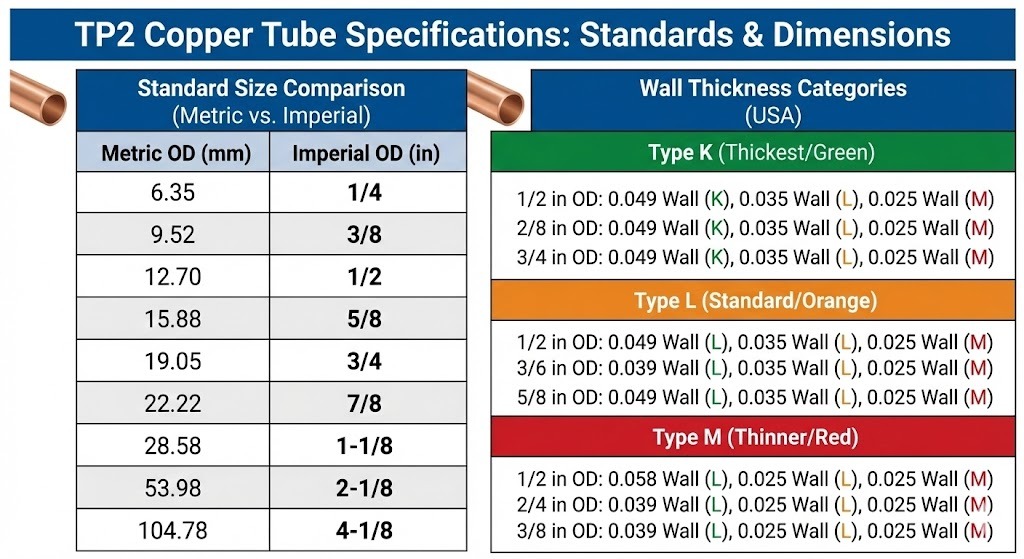

Teil 2: Standards und Spezifikationen

Beim Kauf oder der Spezifikation von TP2-Kupferrohren ist es wichtig, die richtige internationale Nomenklatur zu verwenden, um die Qualität sicherzustellen.

2.1Gemeinsame Industriestandards

2.2 Maßangaben

TP2-Röhren sind in einer Vielzahl von Größen erhältlich, werden jedoch im Allgemeinen wie folgt kategorisiert:

• Außendurchmesser (OD): Typischerweise im Bereich von 2 mm bis über 200 mm.
• Wandstärke: Von „ultradünn“ (0,2 mm) bis „schwerwandig“ (5 mm) für den industriellen Hochdruckeinsatz.
• Toleranzen: Präzisionsrohre haben oft eine Durchmessertoleranz von /- 0,02 mm, um eine luftdichte Verbindung mit mechanischen Verbindungen zu gewährleisten.

Teil 3: Chemische Zusammensetzung und physikalische Eigenschaften

3.1 Chemische Zusammensetzung: Die Rolle von Phosphor

Die Leistung von TP2-Kupfer wird durch seine hohe Reinheit und die präzise Kontrolle des Phosphors bestimmt. Nach Standardvorgaben (z.B GB/T 5231 or ASTM C12200 ) ist die Zusammensetzung streng geregelt:

Warum liegt der Bereich von 0,013 % bis 0,050 %?
Wenn der Phosphorgehalt unter 0,013 % liegt, ist die Desoxidation möglicherweise unvollständig und es besteht die Gefahr spröder Verbindungen beim Schweißen. Bei einem Wert über 0,050 % sinkt die thermische und elektrische Leitfähigkeit erheblich, wodurch die Effizienz von Wärmetauschern sinkt.

3.2 Physikalische und mechanische Eigenschaften

TP2-Kupferrohre werden für ihre „weiche“ Festigkeit geschätzt – sie sind stark genug, um hohen Druck standzuhalten, aber duktil genug, um ohne Risse zu komplexen Spulen gebogen zu werden.

A. Zugfestigkeit und Streckgrenze

Die Zugfestigkeit hängt vom „Temper“ (Härte) des Rohrs ab:

• Weich (geglüht, M): >= 195 MPa. Hochflexibel, ideal zum Handbiegen und für enge Spulen.
• Schwer (H): >= 295 MPa. Starr und stabil, wird für gerade Rohrleitungen in Sanitär- und Industrieleitungen verwendet.
• Streckengrenze: Typischerweise liegt der Wert je nach Zustand zwischen 60 und 150 MPa.

B. Dehnung

Dies misst die Fähigkeit des Materials, sich zu dehnen, bevor es bricht. TP2-Kupfer hat typischerweise eine Dehnungsrate von >= 35 % – 40 % (im geglühten Zustand). Aufgrund dieser hohen Duktilität kann das Rohr aufgeweitet, aufgeweitet oder gestaucht werden, ohne dass es bricht.

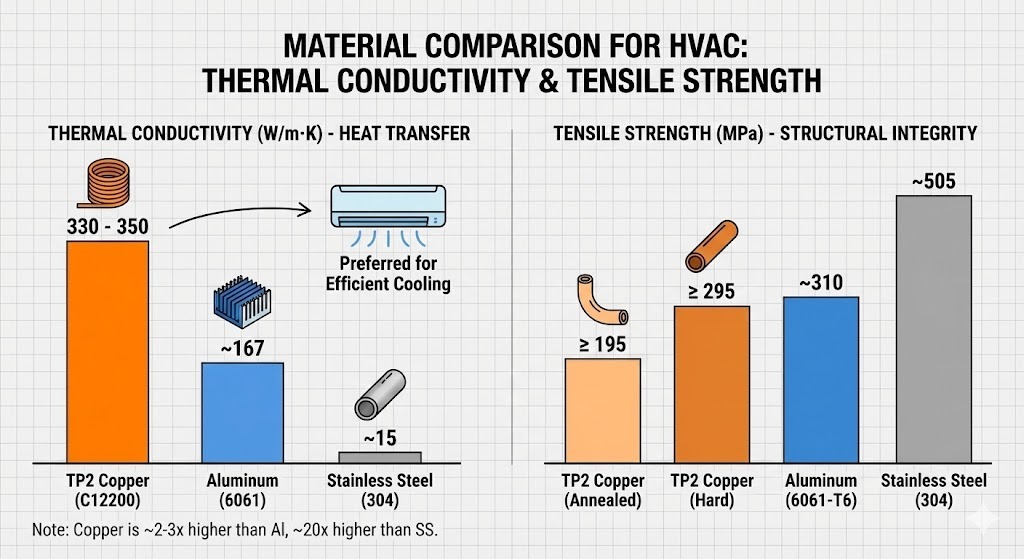

C. Wärmeleitfähigkeit

Während der Zusatz von Phosphor die Leitfähigkeit im Vergleich zu reinem Kupfer verringert, bleibt TP2 weiterhin unter den Metallen:

• Wärmeleitfähigkeit: Ungefähr 330 - 350 W/(m·K) bei 20°C.
• Hinweis: Dies ist etwa zwei- bis dreimal höher als bei Aluminium und 20-mal höher als bei Edelstahl, weshalb es das bevorzugte Material für Verdampfer von Klimaanlagen ist.

D. Elektrische Leitfähigkeit

• Elektrische Leitfähigkeit: >= 70 % - 80 % IACS (International Annealed Copper Standard).
• Obwohl es niedriger ist als das 100 %ige IACS aus sauerstofffreiem Kupfer (C10200), ist es für Erdungs- und Wärmesynchronisationsanwendungen, bei denen auch Schweißen erforderlich ist, mehr als ausreichend.

3.3 Übersichtstabelle der physikalischen Konstanten

Teil 4: Herstellungsprozess von TP2-Kupferrohren

Die Herstellung von TP2-Kupferrohren ist ein Weg vom Hochtemperaturschmelzen zur hochpräzisen Kaltumformung. Die meisten Premium-TP2-Röhren werden als hergestellt nahtlose Rohre , wodurch das Risiko eines Schweißnahtversagens ausgeschlossen ist.

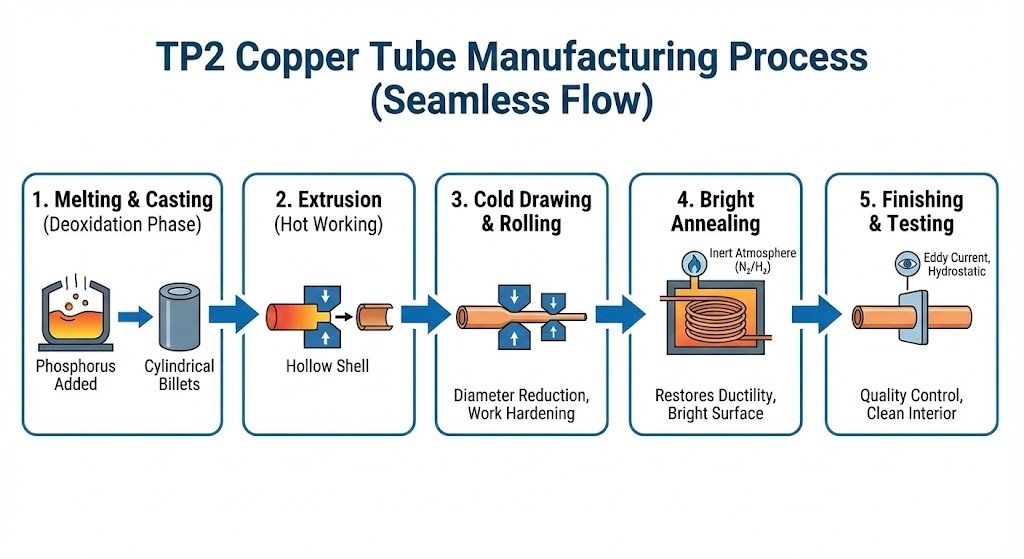

4.1 Schritt-für-Schritt-Produktionsablauf

1. Schmelzen und Gießen (Desoxidationsphase):
   Hochreines Kathodenkupfer wird in einem Induktionsofen erhitzt. In dieser Phase wird dem Schmelzbad Phosphor zugesetzt. Dies ist der kritische Moment, in dem Sauerstoff entfernt wird und die Ladung in TP2-Kupfer umgewandelt wird. Das geschmolzene Metall wird dann in massiven zylindrischen Barren gegossen.
2. Extrusion (Warmbearbeitung):
   Der Kupferbarren wird erhitzt und unter enormem Druck durch eine Matrize gepresst, um eine dickwandige Hohlschale zu erzeugen. Durch diese „Warmbearbeitung“ wird die Gusskornstruktur aufgebrochen, wodurch das Metall zäher und gleichmäßiger wird.
3. Kaltziehen und Walzen:
   Um den endgültigen Durchmesser und die endgültige Wandstärke zu erreichen, durchläuft das Rohr mehrere Schritte Kaltes Zeichnen or Kaltwalzen (Pilgern). Das Rohr wird durch immer kleinere Matrizen gezogen. Dieser Prozess erhöht die Festigkeit des Metalls durch „Kaltverfestigung“.
4. Blankglühen:
   Kaltziehen macht das Kupfer hart und spröde. Um die für das Biegen und Bördeln erforderliche Duktilität wiederherzustellen (insbesondere bei „weichen“ oder „halbharten“ Härtegraden), werden die Rohre in einem Ofen mit kontrollierter Atmosphäre (normalerweise Stickstoff oder Wasserstoff) erhitzt, um Oxidation zu verhindern. Dadurch entsteht eine saubere, „helle“ Oberfläche.
5. Endbearbeitung und Reinigung:
   Die Rohre werden auf Länge geschnitten oder gewickelt. Bei HVAC-Anwendungen muss der Innenraum chirurgisch sauber sein, da Öl- oder Staubreste den Kompressor beschädigen könnten.

4.2 Qualitätskontrollmaßnahmen

Um sicherzustellen, dass TP2-Röhren internationalen Standards entsprechen, z ASTM B280 , Hersteller führen Festigkeitstests durch:

• Wirbelstromprüfung: Ein zerstörungsfreier Test, der elektromagnetische Felder verwendet, um unsichtbare Risse oder Vertiefungen in der Rohrwand zu erkennen.
• Hydrostatische Prüfung: Das Rohr ist mit Hochdruckflüssigkeit gefüllt, um sicherzustellen, dass es den Pressen modernes Kältemittel (wie R-410A oder R-32) standhält.
• Maßprüfung: Präzisionsmessschieber und Lasermessgeräte sorgen für eine gleichmäßige Wandstärke – entscheidend für die Sicherheit der Druckwerte.

Teil 5: Hauptmerkmale und Vorteile von TP2-Kupferrohren

Warum ist TP2 der „Branchenliebling“? Seine Vorteile gehen über die einfache Leitfähigkeit hinaus.

5.1 Überlegene Korrosionsbeständigkeit

TP2-Kupfer bildet bei Witterungseinflüssen eine natürliche, schützende Patinaschicht. Im Gegensatz zu Stahl rostet es nicht. Im Sanitärbereich und in der Heizungs-, Lüftungs- und Klimatechnik bedeutet dies, dass das Rohr über eine Lebensdauer von 20 bis 30 Jahren nicht so leicht dünner wird oder „Lochlecks“ entwickelt.

5.2 Hohe thermische Effizienz

Wie im Abschnitt „Eigenschaften“ erwähnt, ist die Wärmeleitfähigkeit von TP2 außergewöhnlich. Bei einem Wärmetauscher ist dies möglich Schnellere Wärmeübertragung Auf kleinerer Stellfläche wurde die Entwicklung kompakterer, hocheffizienter Klimaanlagen ermöglicht.

5,3 Ausgezeichnete „Joinability“

Da TP2 phosphordesoxidiert ist, ist es das benutzerfreundlichste Kupfer für Hartlöten und Weichlöten . Techniker können Rohre mit einem Brenner schnell verbinden, ohne befürchten zu müssen, dass das Metall spröde wird oder die Verbindung unter Vibrationen versagt.

5.4 Duktilität und Formbarkeit

TP2-Kupfer lässt sich ohne spezielle schwere Maschinen leicht biegen, ausdehnen oder „tauchen“. Diese Flexibilität ist entscheidend für die Installation von Kältemittelleitungen in engen Räumen oder die Erstellung komplexer Verdampferschlangen.

5,5 100 % Recyclingfähigkeit

Kupfer ist ein „permanenter“ Werkstoff. TP2-Kupferrohre können ohne Leistungsverlust unbegrenzt recycelt werden. In einer Ära von ESG (Umwelt, Soziales und Governance) Um unsere Ziele zu erreichen, ist die Verwendung von Kupfer eine nachhaltige Wahl für Green-Building-Zertifizierungen.

Teil 6: Branchenübergreifende Anwendungen von TP2-Kupferrohren

6.1 HVAC und Kühlung: Das Herzstück des Systems

Dies ist der dominierende Sektor für TP2-Kupfer. Moderne Kältemittel arbeiten mit hohem Druck und erfordern die nahtlose Zuverlässigkeit, die TP2 bietet.

• Klimaanlagen und Wärmepumpen: Wird zum Verbinden von Innen- und Außengeräten verwendet. Dank der Duktilität von TP2 kann es aufgeweitet und leckagefrei an ein Ventil angeschlossen werden.
• Kühlung: Wird in Kühlketten von Supermärkten und industriellen Gefrierschränken verwendet. TP2-Rohre sind häufig „innengerillt“ (durch Hinzufügen interner Mikrorippen), um die Wärmeübertragungsoberfläche weiter zu vergrößern und das System energieeffizienter zu machen.
• Verdampfer und Kondensatoren: Die hohe Wärmeleitfähigkeit des Rohrs sorgt für einen schnellen Wärmeaustausch zwischen Kältemittel und Luft.

6.2 Sanitär und Wasserverteilung

In vielen hochwertigen Wohn- und Gewerbegebäuden ist TP2-Kupfer aufgrund seiner Langlebigkeit und gesundheitlichen Vorteile die bevorzugte Wahl für Wassersysteme.

• Trinkwasser: Kupfer ist von Natur aus antimikrobiell und hemmt das Wachstum von Bakterien Legionellen .
• Entwässerung und Entlüftung: Da TP2 der Korrosion durch Grauwasser und scharfe Seifen widersteht, wird es für langlebige Entwässerungssysteme verwendet, die eine Lebensdauer von über 50 Jahren haben können.
• Gasleitungen: Seine Fähigkeit, hohem Druck standzuhalten und Feuer zu widerstehen (nicht brennbar), macht es zur sichersten Wahl für den Transport medizinischer Gase in Krankenhäusern oder von Erdgas in Privathaushalten.

6.3 Industrielle und chemische Anwendungen

Über Standardgebäude hinaus übernimmt TP2-Kupfer das „schwere Heben“ in Produktionsanlagen.

• Wärmetauscher: Wird in Ölkühlern, Dampfkondensatoren in Kraftwerken und bei der chemischen Verarbeitung verwendet.
• Prozessverrohrung: TP2 ist ideal für den Transport von Flüssigkeiten, die nicht säurehaltig sind, aber eine Umgebung mit stabiler Temperatur erfordern.
• Solarthermische Kollektoren: Wird in den „Steigrohren“ von Solarwarmwasserbereitern verwendet, um Sonnenwärme zu absorbieren und an den Wasserspeicher zu übertragen.

6.4 Elektro- und Erdungsanwendungen

Während TP2 eine etwas geringere Leitfähigkeit als reines T2-Kupfer aufweist, eignet es sich aufgrund seiner überlegenen Festigkeit und Korrosionsbeständigkeit für bestimmte elektrische Aufgaben:

• Erdungsstäbe und -hülsen: Wird zum Schutz elektrischer Systeme vor Blitzen und Überspannungen verwendet, insbesondere in Bodenumgebungen, in denen Korrosion ein Risiko darstellt.
• Klemmen und Anschlüsse: Wird in hochbelastbaren elektrischen Komponenten verwendet, bei denen das Teil mit einer anderen Komponente verlötet oder verschweißt werden muss.

Teil 7: Verbindungstechniken für TP2-Kupferrohre

Die Zuverlässigkeit eines Kupfersystems hängt stark von der Qualität seiner Verbindungen ab. Da TP2 desoxidiert ist, bietet es die größte Auswahl an Verbindungsoptionen ohne das Risiko einer Materialverschlechterung.

7.1 Löten und Hartlöten

Dies ist die gebräuchlichste Methode für TP2-Rohre im Heizungs-, Lüftungs- und Sanitärbereich.

• Löten (Weichlot): Wird hauptsächlich in der Sanitärinstallation von Privathaushalten verwendet. Dabei handelt es sich um Zusatzmetalle mit einem Schmelzpunkt unter 450 °C.
• Hartlöten (Hartlot): Der „Standard“ für HVAC/R. Es werden Zusatzmetalle (häufig auf Silberbasis) mit Schmelzpunkten über 450 °C verwendet. Die Beständigkeit von TP2-Kupfer gegenüber Wasserstoffversprödung ermöglicht das Hochtemperaturlöten mit einem Brenner, wodurch eine Verbindung entsteht, die oft stärker ist als das Rohr selbst.

7.2 Mechanische Beschläge

Für Umgebungen, in denen offenes Feuer nicht erlaubt ist (z. B. Zonen ohne Fackeln in Krankenhäusern oder High-Tech-Fabriken), werden mechanische Optionen verwendet:

• Eindrücken: Mit einem Werkzeug wird ein Anschlussstück auf das Rohr gecrimpt, wobei ein interner O-Ring zur Abdichtung dient.
• Klemmverschraubungen: Verwendet eine Messingmutter und eine Zwinge, um das TP2-Rohr gegen die Armatur zu drücken. Dies kommt häufig bei Niederdruckgasleitungen und -instrumenten vor.

Teil 8: Vor- und Nachteile von TP2

Um eine fundierte Entscheidung zu treffen, ist es hilfreich, die „Vor- und“ zusammengefasst zu sehen.

Vorteile

• Sicheres Schweißen: Der hohe Phosphorgehalt verhindert Risse beim Hochtemperaturfügen.
• Energieeffizienz: Die außergewöhnliche Wärmeleitfähigkeit spart Energie bei Heiz-/Kühlanwendungen.
• Haltbarkeit: Hohe Beständigkeit gegen allgemeine Korrosion und innere Ablagerungen.
• Antibakteriell: Tötet auf natürliche Weise 99,9 % der Bakterien innerhalb von zwei Stunden nach dem Kontakt ab.
• Nachhaltig: Vollständig recycelbar und hoher Schrottwert.

Nachteile

• Kompromiss bei der Leitfähigkeit: Seine elektrische Leitfähigkeit ist geringer als die von T2 (reines Kupfer).
• Kostenvolatilität: Wie alle Kupferprodukte unterliegen den Preisschwankungen des globalen Rohstoffmarktes.
• Diebstahlrisiko: Aufgrund ihres hohen Recyclingwerts können freiliegende Kupferrohre auf Baustellen ein Ziel für Diebstähle sein.

Teil 9: Wartung und Pflege für ein langes Leben

Auch wenn TP2-Kupfer ein Material ist, bei dem man es „einbauen und vergessen“ muss, sorgt die Befolgung dieser Tipps dafür, dass es jahrzehntelang hält:

1. Vermeiden Sie übermäßiges Flussmittel: Verwenden Sie beim Löten die minimal erforderliche Flussmittelmenge. Überschüssiges Flussmittel, das im Rohr zurückbleibt, kann zu lokaler Lochfraßkorrosion führen.
2. Richtige Unterstützung: Stellen Sie sicher, dass die Rohre aus kupferbeschichteten oder kunststoffbeschichteten Aufhängern getragen werden. Vermeiden Sie direkten Kontakt mit verzinktem Stahl oder Eisen, um dies zu verhindern galvanische Korrosion .
3. Strömungsgeschwindigkeit: Halten Sie im Sanitärbereich die Wassergeschwindigkeit innerhalb der empfohlenen Grenzen (normalerweise < 1,5 m/s für Warmwasser), um Erosion und Korrosion zu verhindern.
4. Reinigung: Bei Industriewärmetauschern sorgt regelmäßiges Spülen mit milden Entkalkungsmitteln dafür, dass die hohe Wärmeübertragungsrate der TP2-Wände erhalten bleibt.

Fazit: Die Zukunft der TP2-Kupferrohre

TP2-Kupferrohre stellen die perfekte Balance zwischen Metallurgie und Praktikabilität dar. Durch die Zugabe von Phosphor zur Desoxidation des Kupfers haben Ingenieure ein Material geschaffen, das nicht nur die Wärme hocheffizient überträgt, sondern auch unglaublich zuverlässig zu installieren und zu verbinden ist.

Ob in den Klimaanlagen, die für Komfort in unseren Häusern sorgen, in den Leitungen, die sauberes Wasser liefern, oder in den Kühlsystemen der nächsten Generation von Elektrofahrzeugen – TP2 bleibt das Grundmaterial für modernes Wärme- und Flüssigkeitsmanagement. Bei der Auswahl eines Materials für Hochdruck-, Hochtemperatur- oder Hochleistungsanwendungen gilt TP2 (C12200) als bewährter Branchenmaßstab.

Teil 10: Häufig gestellte Fragen (FAQ)

Zum Abschluss des Artikels finden Sie hier einige der häufigsten Fragen zu TP2-Kupferrohren:

F1: Können TP2-Kupferrohre für Trinkwasser verwendet werden?
A: Ja. TP2 (C12200) wird weltweit häufig in Sanitärsystemen verwendet. Es ist von Natur aus antimikrobiell und erfüllt die Sicherheitsstandards für Trinkwasser in den meisten Gerichtsbarkeiten.

F2: Was ist der Hauptunterschied zwischen TP1 und TP2?
A: Der Hauptunterschied ist der Phosphoder content . TP2 hat einen höheren Phosphorbereich (0,013 % bis 0,050 %), wodurch es sich besser für das Schweißen und Hartlöten unter schwerer Belastung eignet, während TP1 (0,005 % bis 0,012 %) eine etwas bessere thermische/elektrische Leitfähigkeit bietet.

F3: Warum wird TP2 gegenüber T2 für HVAC-Anwendungen bevorzugt?
A: T2-Kupfer enthält Spuren von Sauerstoff, der beim Schweißen zu einer „Wasserstoffversprödung“ und damit zu Rissen führt. TP2 ist desoxidiert, was bedeutet, dass es wiederholt gelötet und geschweißt werden kann, ohne dass die strukturelle Integrität verloren geht.

F4: Sind TP2-Röhren mit neuen umweltfreundlichen Kältemitteln wie R-32 kompatibel?
A: Ja. Nahtlose TP2-Rohre sind für die höheren Betriebsdrücke moderner umweltfreundlicher Kältemittel ausgelegt, sofern die Wandstärke korrekt spezifiziert ist.

Teil 11: Abschließende Vergleichszusammenfassung (Auswahlhilfe)

Diese Tabelle dient Ingenieuren als schnelle Referenz bei der Auswahl der richtigen Kupfersorte für ihr spezifisches Projekt.
